Unsere CNC-Bearbeitungsmaschine
Bei der Maschine handelt es sich um eine Eigenbau CNC-Maschine mit hochwertigen Einzelkomponenten.
Die Lineareinheiten (neff-Wiesel) der X- und Y-Achse haben einen Verfahrbereich von je 1200mm und sind mit einer abgedichteten Trapezspindel mit 4mm Steigung ausgestattet.
Angetrieben werden die Portalachsen durch 5-Strang Schrittmotore von Berger-Lahr mit 2,8A / 70V und 1000Schritte/Umdr.
Als Schrittmotorsteuerkarten wurde die Karte D550 ebenfalls von Berger-Lahr verwendet.
Für die Z-Achse kam ebenfalls ein 5-Strang Schrittmotor von Berger-Lahr mit 0.75A / 30V und 1000Schritte/Umdr. mit der Leistungskarte D450 zum Einsatz. Die Motoren werden dabei mit Boost und Stromabsenkung betrieben, um eine optimale Anpassung an den jeweiligen Betriebzustand zu erreichen.
Boost-> Bestromung mit 1,2xNennstrom
Stromabsenkung-> Bestromung mit 0,7xNennstrom
Die Maschine ist zusätzlich mit einer automatischen Werkzeuglängenkorrektur und einer Absaugung ausgestattet.
Als Steuersoftware wird PCNC von www.lewetz.de eingesetzt.

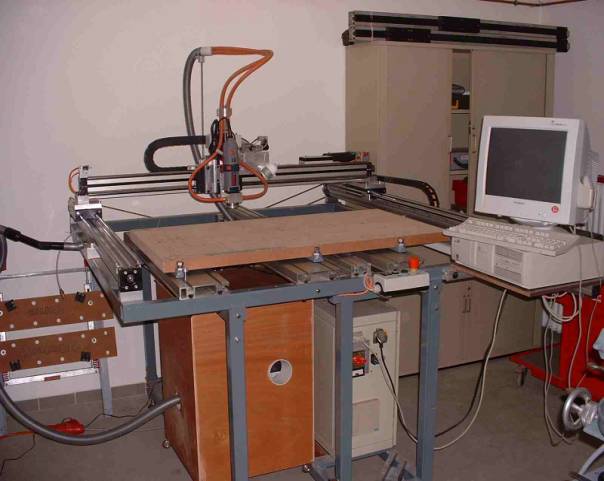

Trotz ihrer beachtlichen Außenmaße von ca. 1,70m X 1,70m bringt man die Maschine ohne Probleme durch jede Tür!! Dies wird durch einen drehbar gelagerten Aufbau erreicht, der sich platzsparend in die Vertikale bringen lässt. Das Maschinengestell steht auf 4 Schwerlastrollen für den Transport und auf höhenverstellbaren, schwingungsgedämpften Füßen um die Maschine optimal ausrichten zu können.
Als Antriebsspindel wird eine Kress-Oberfräse mit Tachoregelung und für feine Gravieraufgaben ein Proxxon-Bohrschleifer verwendet.
Um eine gleichmäßige Frästiefe zu erreichen, steht für jede Spindel ein Tiefenregler zur Verfügung.
Die Maschine kann auch als Plotter verwendet werden. Dabei wird eine Bearbeitungseinheit mit Lackstiften eingesetzt.
Bei der Arbeit!

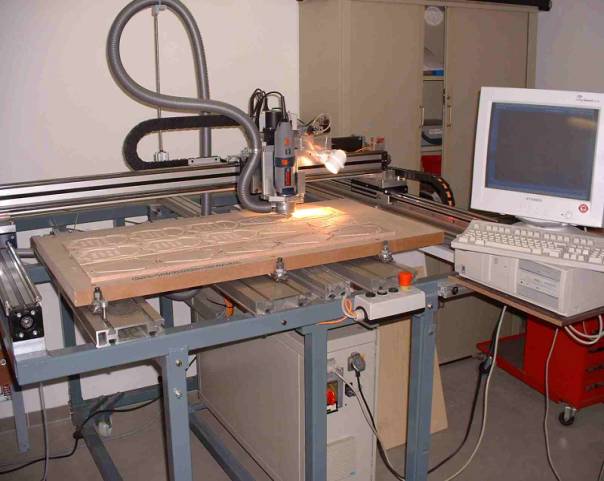

Fräsen und gravieren von Holzschildern ohne Tiefenregler

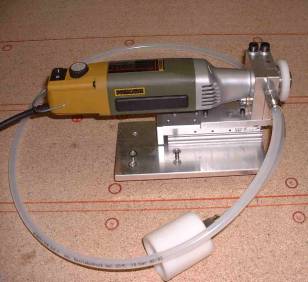

Proxxon-Spindel mit Tiefenregler
Stifthalter mit Gewichtsausgleich

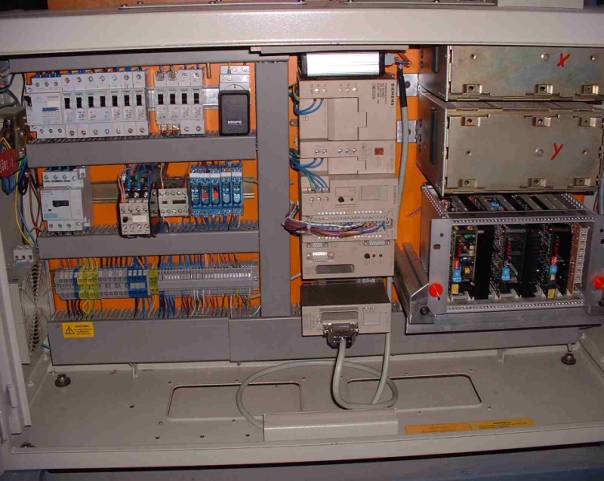

Schaltschrank
Im Schaltschrank der Maschine befinden sich die Netzteile (70V, 24V) der einzelnen Motore mit den jeweiligen Leistungskarten (D550, D450) und natürlich entsprechende Sicherungen.
Neben den Leistungskarten der Schrittmotore steckt eine Karte zur Anpassung des PC LPT-Ports mit den Leistungskarten bzw. der SPS. Es findet eine galvanische Trennung sämtlicher Signale statt.
Die SPS (SIMATIC S5 AG95) steuert die gesamte Peripherie.
Dabei werden sämtliche Signale vom Steuer-PC, bis auf die Motorsignale (Dir, Puls, Boost) über die
SPS geführt, um eine Anpassung an die jeweiligen Gegebenheiten durchführen zu können.
- Ausschaltverzögerung der Absaugung (nicht dauerndes Ein-Aus)
- Steuerung der Lüftereinheiten nach Bedarf
- Parametrierbares signalisieren des Bearbeitungsendes über Telefon/Handy via Modem
- Ausschalten der kompletten Anlage (Netzversorgung) nach Arbeitsende; z.B. Arbeiten die länger dauern und erst in der Nacht beendet werden
- Überwachung der Not-Aus Schleife und Signalisierung von Störungen
- Steuerung von geplanten Zuführeinheiten bei Serienfertigung
